鋼化是一種提升玻璃強度的工藝，我們將切割研磨成型后的玻璃鋼化后可以得到性能更為優異的玻璃，尤其是機械強度，因此許多對工作壓力或者經常會受到撞擊的窗口玻璃都需要采用經過鋼化的玻璃。

鋼化工藝的原理：將玻璃加熱到軟化點軟化后迅速均勻的冷卻，這樣玻璃表面就會形成一個均勻的壓應力，玻璃內部則會形成張應力，當玻璃收到外力時會與表面的應力抵消一部分，這使得玻璃的承壓能力得以增強。

我公司可以為你提供直徑在20mm以上500mm以內的各種圓形鋼化玻璃片，玻璃厚度為：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、19mm、22mm、25mm等，特厚視鏡20-50mm的也可以按需求定制。

產品性能介紹:

300℃耐高溫鋼化玻璃性能指標：

可見光透射比（2mm）：≥90%

耐熱沖擊強度：150℃；

最高允許工作溫度：300℃

允許工作壓力：0.3~5Mpa（詳情請查閱HG/T4285-2011標準）；

抗彎強度：120Mpa

平均熱膨脹系數（20℃~300℃）：9.5×10-6/K；

化學穩定性：耐水性，滿足GB/T6582種HGB4要求；耐酸性，滿足GB/T6581測定的Na2O析出量≤100μg/cm2，耐堿性，滿足GB/T6580中A1級要求。

500℃耐高溫鋼化玻璃性能指標：

最高允許工作溫度：500℃

平均熱膨脹系數（20℃~300℃）：5.5×10-6/℃

化學穩定性：耐水性，滿足GB/T6582種HGB1要求；耐酸性，滿足GB/T6581測定的Na2O析出量≤100μg/cm2，耐堿性，滿足GB/T6580中A2級要求。

可見光透射比（2mm）：≥90%

耐熱沖擊強度：≥230℃

抗彎強度：≥160Mpa

定制耐高溫鋼化玻璃就來天津錦泰，我們這里各種規格均可生產，歡迎選購。

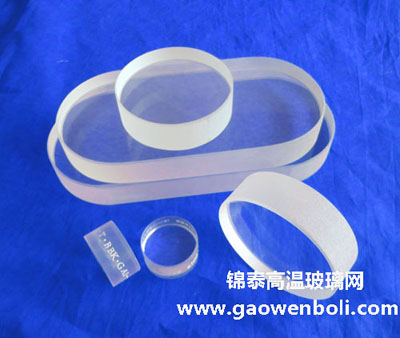

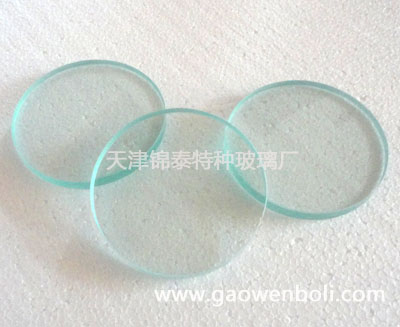

產品圖片展示：
