精品国产a一区二区三区v免费,免费在线播放第一区高清av,日韩高清不卡一区二区,久久国产精品99国产

與普通玻璃相比,耐超高溫玻璃具有優異的耐輻照性能,其中耐1300℃高溫玻璃耐輻照性能最好,幾乎不產生色心.聯邦德國宇宙射線模擬實驗用0.75MeV電子（相當于在地球輻射帶一年的負荷）照射1300℃高溫玻璃基本不變色。普通耐超高溫玻璃受X射線、γ射線等輻照后，在215nm、300nm和550nm附件出現典型系數峰（如圖所示）。215系數峰由普通耐超高溫玻璃本質結構造成，300nm吸收由金屬雜質Al、Ge等引起，550nm吸收則因玻璃解耦股缺氧造成。

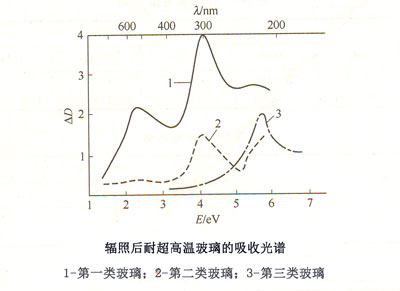

依據對輻照的響應情況不同，Bjurganovskaya將耐超高溫玻璃分為三類：第一類如圖中曲線1），玻璃金屬雜質含量高（10^-5~10^-4），并含一定量的氫空位，通常采用石墨坩堝熔制，輻照后出現三個明顯吸收峰；第二類（圖中曲線2），以純度不過的原料在H₂-O₂火焰中熔制，含一定量的金屬雜質，輻照后215nm和300nm附件出現明顯吸收峰，但氧空位含量低，550nm處吸收少；第三類（圖中曲線3），以高純原料熔制而成，結構中金屬雜質和氧空位含量皆低，輻照后僅215附件出現明顯吸收峰，是典型的耐輻照高溫玻璃。不同類型的耐超高溫玻璃在550nm出現明顯吸收峰的最小輻照劑量見下表一。

表一 不同耐超高溫玻璃在550nm出現明顯吸收峰的最小輻照劑量
